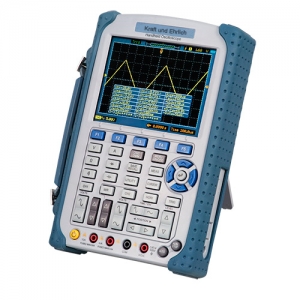

Mobiles Profi-Oszilloskop

Art-Nr: 777-001

Preis: 654,50 €*

( 778,86 € inkl. 19 % MwSt )
zzgl. 8,95 €* Versand

mobiles Oszilloskop mit 60 MHz Bandbreite / großes 5,7" TFT-Farbdisplay /
2 Eingangskanäle / 250 MSamples/s / USB-Stick anschließbar /

Ein mobiles Oszilloskop wie das Mobile Profi-Oszilloskop sollte in keinem Werkzeugkoffer eines Wartungsmitarbeiters fehlen. Dieses mobile Oszilloskop tritt durch seine einfache Haptik und umfangreichen Funktionen aus der Masse der mobilen Oszilloskope hervor. Das mobile Oszilloskop Mobile Profi-Oszilloskop besitzt zwei Oszilloskop Kanäle die Spannungen von bis zu 300 V aufnehmen können. Die beiden Prüfköpfe vom mobilen Oszilloskop werden kopfseitig an die zwei BNC-Buchsen angeschlossen. Das hat zur Folge, dass die Messleitungen nicht vor dem großen Display oder der der einfach zu bedienenden Tasten liegen und den Anwender bei der Arbeit mit dem mobilen Oszilloskop stören. Neben zahlreichen Funktionen wie einer FFT-Analyse oder mathematischen Verknüpfungen der beiden Eingangskanäle, besitzt dieses mobile Oszilloskop eine einfache Auto-Set-Funktion. Mit einem einfachen Tastendruck kann der Benutzer schnell die besten Einstellungen durch das mobile Oszilloskop festlegen lassen. Lediglich eine Feinabstimmung muss dann noch mit dem mobilen Oszilloskop vorgenommen werden. Diese praktische Funktion erleichtert das Arbeiten beim oszilloskopieren erheblich. Ebenfalls über einen Tastendruck werden dem Benutzer vom mobilen Oszilloskop alle relevanten Parameter angezeigt. Dies ist immer dann hilfreich wenn zum Beispiel Sensoren auf Ihre Funktion überprüft werden sollen.

- Auto-Set-Funktion am mobilen Oszilloskop - Speicherung auf USB-Stick - 22 automatische Messfunktionen - deutsches Menü		- 60 MHz Bandbreite - robuster Gummischutz am Gehäuse - eingebautes Multimeter - leichte, intuitive Bedienung
Technische Spezifikation mobiles Oszilloskop
Vertikalteil
Kanäle		Zwei
Bandbreite		60 MHz
Anstiegszeit		5,8 nS
Eingangsimpedanz		Widerstand: 1 MΩ Kapazitiv: 15 pF
Eingangsempfindlichkeit		10 mV / Div ... 5 V / Div
Eingangskopplung		AC, DC, GND
Vertikalauflösung Oszilloskop		8 Bit
Speichertiefe		1 Kanalbetrieb: 32 k 2 Kanalbetrieb: 16 k
Maximale Eingangsspannung		300 V (DC & AC Spitze)
Horizontalteil
Samplerate		250 MSamples/s
Equivalent Aufnahme		50 GSamples/s
Zeitablenkung		5 ns / Div ... 1000 ns / Div
Genauigkeit Zeitablenkung		± 50 ppm
Trigger
Quelle		Kanal 1 Kanal 2 Extern
Modus		Rechteck Pulsweite Wechselnd Video
X-Y Modus
X-Achse		Kanal 1
Y-Achse		Kanal 2
Verschiebung		max. 3 °
Messfunktionen
Spannung		V_pp, V_amp, V_max, V_min, V_top, V_mid, V_base, V_avg, V_rms, V_crms, Preshoot, Overshoot
Zeit		Frequenz, Periode, Anstiegszeit, Abfallzeit, Positive Weite, Negative Weite, Duty Cycle
Cursor		Manuell, Abtasten, Automatisch
Mathematische Funktionen am Oszilloskop		Addition, Subtraktion, Multiplikation, Division, FFT
Speicherung		15 Messkurven Einstellungen
Prüfspitzen (im Lieferumfang vom mobilen Oszilloskop)
Tastverhältnis		1 : 1, 10 : 1 (umschaltbar)
Kabellänge		ca. 1,2 m

Allgemeine Spezifikationen zur Multimeterfunktion am mobilen Oszilloskop
Maximale Auflösung		6000 Stellen
Messfunktionen		Spannung, Strom, Widerstand, Kapazität, Diodentest, Durchgangsprüfung
Maximale Eingangsspannung		600 V AC, 800 V DC
Maximaler Eingangsstrom		10 A AC 10 A DC
Eingangsimpedanz		10 MΩ
Technische Spezifikation Multimeterfunktion vom mobilen Oszilloskop
	Messbereich	Auflösung	Genauigkeit
Gleichspannung	60 mV	10 µV	± 1 % ± 1 Digit
	600 mV	100 µV	± 1 % ± 1 Digit
	6 V	1 mV	± 1 % ± 1 Digit
	60 V	10 mV	± 1 % ± 1 Digit
	600 V	100 mV	± 1 % ± 1 Digit
	800 V	1 V	± 1 % ± 1 Digit
Wechselspannung	60 mV	10 µV	± 1 % ± 3 Digit
	600 mV	100 µV	± 1 % ± 3 Digit
	6 V	1 mV	± 1 % ± 3 Digit
	60 V	10 mV	± 1 % ± 3 Digit
	600 V	100 mV	± 1 % ± 3 Digit
Gleichstrom	60 mA	10 µA	± 1,5 % ± 1 Digit
	600 mA	100 µA	± 1 % ± 1 Digit
	6 A	1 mA	± 1,5 % ± 3 Digit
	10 A	10 mA	± 1,5 % ± 3 Digit
Wechselstrom	60 mA	10 µA	± 1,5 % ± 3 Digit
	600 mA	100 µA	± 1 % ± 1 Digit
	6 A	1 mA	± 1,5 % ± 3 Digit
	10 A	10 mA	± 1,5 % ± 3 Digit
Widerstand	600 Ω	0,1 Ω	± 1 % ± 3 Digit
	6 kΩ	1 Ω	± 1 % ± 1 Digit
	60 kΩ	10 Ω	± 1 % ± 1 Digit
	6 MΩ	100 Ω	± 1 % ± 1 Digit
	60 MΩ	1 kΩ	± 1,5 % ± 3 Digit
Kapazität	40 nF	10 pF	± 1 % ± 1 Digit
	400 nF	100 pF	± 1 % ± 1 Digit
	4 µF	1 nF	± 1 % ± 1 Digit
	40 µF	10 nF	± 1 % ± 1 Digit
	400 µF	100 nF	± 1 % ± 1 Digit
	Hinweis: Die kleinste messbare Kapazität vom Oszilloskop ist 5 nF
Diodentest		0 ... 2 V
Durchgangsprüfung		< 30 Ω
Allgemeine Spezifikationen mobiles Oszilloskop
Display		5,7 Zoll LCD Display mit LED Beleuchtung
Displayauflösung		240 x 230 Pixel
Schnittstellen		USB (Oszilloskop <-> USB-Stick) Mini-USB (Oszilloskop <-> PC)
Spannungsversorgung		Externes Steckernetzteil: Eingang: 100 V ... 240 V AC / 50 Hz ... 60 Hz Ausgang: 8,5 V / 1500 mA integrierter Li-Ion Akku: ca. 6h Betriebsbereitschaft
Abmessungen Oszilloskop		245 x 163 x 52 mm
Gewicht		1200 g
Ebenfalls lassen sich in diesem mobilen Oszilloskop 15 Messkurven im Speicher ablegen oder direkt auf einem USB-Stick abspeichern. Neben dem Oszilloskop hat dieses mobile Talent ein integriertes Multimeter. Über die frontseitig angebrachten Bananenbuchsen lässt sich hier bequem Strom, Spannung, Widerstand usw. bestimmen. Die Messwerte werden dann in dem hochauflösenden Display vom mobilen Oszilloskop dargestellt. Das mobile Oszilloskop zeigt neben dem absoluten Messwerte einen Bargraphen an, an dem der Benutzer ablesen kann auf welchem Level sich der Messwert im Messbereich vom mobilen Oszilloskop befindet. Auch bei der Multimeterfunktion wurde auf das automatische Auswählen des optimalsten Messbereichs durch das mobile Oszilloskop nicht verzichtet. Wird der aktuelle Messbereich über oder unterschritten schaltet das mobile Oszilloskop automatisch in den nächst besseren Messbereich um.
Lieferumfang mobiles Oszilloskop 1 x mobiles Oszilloskop, 2 x Tastköpfe zum mobilen Oszilloskop, 2 x Labormessleitungen, 1 x Steckernetzteil, 1 x Li-Ion Akku, 1 x Bedienungsanleitung mobile Oszilloskop PCE-DSO12060, 1 x Software
