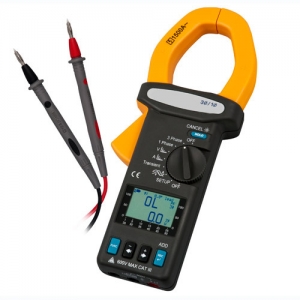

Crafter-Netzstör Master Nr.1

Crafter-Netzstör Master Nr.1 Der Ein - Drei - Phasen   - Netzanalysator (Graphic Power Quality Analyzer) dient zur ein- oder   dreiphasigen Messung von Wirk- Blind- und Scheinleistung, Leistungsfaktor,   Phasenwinkel, Energie, Spannung und Strom sowie deren Spitzen und Oberwellen   bis zur 50. Harmonischen. Dabei stellt das integrierte grafische Display eine   optimale optische Verdeutlichung der Werte am Netzanalysator sicher. Die   Messdaten können geloggt, gespeichert und später zum PC übertragen und dann   analysiert werden. Der Crafter-Netzstör Master Nr.1ist ein handliches   Profigerät mit dem viele Parameter ohne aufwendige Messaufbauten festgestellt   werden können. Durch die zuschaltbare Hintergrundbeleuchtung des Displays,   ist auch bei nicht optimalen Lichtverhältnissen, eine exakte Ablesung der   gemessenen Werte gegeben. Dieser Netzanalysator wird werkskalibriert   ausgeliefert, kann aber optional auch laborkalibriert und nach ISO   zertifiziert werden (bei Erstbestellung oder auch bei einer Rekalibrierung,   z.B. jährlich).

- Echtzeitüberwachung, Aufzeichnung und -   Spannungs-/ Strommessung (Echt-Effektiv) - misst Leistungsfaktor und   Phasenwinkel, Frequenz, Energie, Wirkleistung, Scheinleistung und   Blindleistung (1 Phasig oder 3 Phasig symmetrische Netze) - max.   Leiterdurchmesser 55 mm Grafik-Display - automatische Abschaltung nach 15   min. (abschaltbar) - ISO-Kalibrierung additional erhältlich

Technische Spezifikation der Stromzange

Messwert

Messbereiche/ Genauigkeit/ Auflösung

Spannungsmessung

4,0 ... 600,0 V Echt-Effektivwert ±0,5 % v. Messw.   ±5 dgts / 0,1 V

Spannungsspitzen (> 10 V)

50 Hz - 60 Hz / ±5 % ±50 dgts

Strommessung

4,0 ... 1500,0 A Echt-Effektivwert ±1 % v. Messw. ±5   dgts / 0,01 A

Stromspitzen (> 20 A)

50 Hz - 60 Hz / ±5 % ±50 dgts

Wirkleistung P

10 W ... 9999 kW in 5 Messbereichen ±1 % v. Messw.   +20 dgts (>20 V und >20 A) ±2 % v. Messw. +40 dgts (

Scheinleistung S

10 VA ... 9999 kVA in 5 Messbereichen ±1 % v. Messw.   +20 dgts (>20 V und >20 A) ±2 % v. Messw. +40 dgts (

Blindleistung Q

10 VAr ... 9999 kVAr in 5 Messbereichen ±1 % v.   Messw. +20 dgts (>20 V und >20 A) ±2 % v. Messw. +40 dgts (

Leistungsfaktor PF

0,000 ... 1,000 ±0,04 (>20 V und >20 A) /   0,001 ±0,1 (

Phasenwinkel

-180 ° .... +180 ° / ±1° / 0,1 0 ° .... +360 ° / ±1°   / 0,1

Frequenzmessung (U > 50V)

46 ... 65 Hz ±0,3 Hz / 0,1 Hz

Wirkarbeit

0 ... 999.999 kWh ±1 % v. Messw. +20 dgts

Scheinarbeit

0 ... 999.999 kVAh ±1 % v. Messw. +20 dgts

Blindarbeit

0 ... 999.999 kVarh ±1 % v. Messw. +20 dgts

Oberwellen in der Spannung (relativ) 50 - 60Hz >   80 V AC

1 - 20tH / ±2 % / 0,1 % 21 - 50tH / ±4 % v. Messw.   ±2 % / 0,1 %

Oberwellen in der Spannung (absolut) 50 - 60Hz >   80 V AC

1 - 20tH / ±2 % ±0,5 V / 0,1 V 21 - 50tH / ±4 % v.   Messw. ±0,5 V / 0,1 V

Oberwellen im Strom (relativ) 50 - 60Hz > 20 A

1 - 20tH / ±2 % / 0,1 % 21 - 50tH / ±4 % v. Messw.   ±2 % / 0,1 %

Oberwellen im Strom (absolut) 50 - 60Hz > 20 A

1 - 20tH / ±2 % v. Messw. ±0,4 A / 0,1 A 21 - 50tH /   ±4 % v. Messw. ±0,4 A / 0,1 A

Gesamte harmonische Verzerrung (THD-F) 50 - 60Hz   > 80 V u. > 20 A

0,0 - 20 % / 2 % / 0,1 % 20,1 - 100 % / ±6 % v.   Messw. ±1 % / 0,1 % 100,1 - 999,9 % / ±10 % v. Messw. ±1 % / 0,1 %

Stromzangenöffnung

max. 55 mm

Bereichswahl

automatisch

Überbereichsanzeige

"OL" = Overload

Datenspeicher

50.000 Datensätze

Schnittstelle

USB

Software und Datenkabel

beides im Lieferumfang, geeignet für Windows2000,   ME, XP ...

Display

Grafik-Display, 128 x 64 LCD mit Beleuchtung

Versorgung

2x 1,5 V Typ AA

Energieverbrauch

etwa 10 mA

Abmessungen

271 x 112 x 46 mm

Gewicht

650 g inklusive Batterien

Umgebungsbedingungen

max. 85 % relative Feuchtigkeit / -10 °C... +50 °C

Schutzart / Normung

CAT III 600 V / EN 61010-2-032

Lieferumfang  1 x Crafter Netzstör-Master Nr.1 , 2 x isolierte   Abgreiftaster an je 2 m Kabel, 2 x Batterie, 1 x Tragetasche, 1 x USB-PC-   Kabel, 1 x Software (engl., deutsch beschrieben und bebildert),   Bedienungsanleitung
