Kfz Sensor Simulator

zur Simulation von KFZ-Sensor-Signalen
zum Auffinden von schwer diagnostizierbaren Fehlern

- mögliche Ausgangssignale:
- Gleichspannung: 0,1 bis 5 Volt Schrittweite: 0,1 V
- sinusähnliches Signal:

• 1 Hz bis 300 Hz (5 Volt)
• 1 Hz Schrittweite bei 1 - 100 Hz
• 10 Hz Schrittweite bei 100 - 300 Hz

- rechteckähnliches Signal:

• 1 Hz bis 1 KHz (5 Volt)
• 1 Hz Schrittweite bei 1 - 100 Hz
• 10 Hz Schrittweite bei 100 - 1000 Hz

zur Simulation von z.B. MAP-Sensoren

- Widerstand: 100 Ohm bis 20 KOhm, zur Simulation von Temperatursensoren
- Lamdasondensignal simuliert folgende 3 Signale:

• 1. dauernd fett
• 2. dauernd mager
• 3. abwechselnd fett / mager
•

- Kurbelwellensensorsignal
- Nockenwellensensorsignal

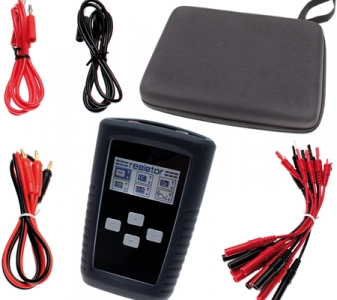

INHALT::
- 1 Simulator
- 1 Doppel-Messleitung (rot / schwarz) 900 mm
- 1 Messleitung (rot), 4 mm Stecker (stapelbar), 900 mm
- 1 Messleitung (schwarz), 4 mm Stecker (stapelbar), 900 mm
- 3 Messadapter (rot), 4 mm Rund-Buchse auf Timer-Buchse
- 3 Messadapter (schwarz), 4 mm Rund-Buchse auf Timer-Buchse
- 3 Messadapter (rot), 4 mm Rund-Buchse auf Timer-Stecker
- 3 Messadapter (schwarz), 4 mm Rund-Buchse auf Timer-Stecker

Aufbewahrungstasche
Bedienungsanleitung
