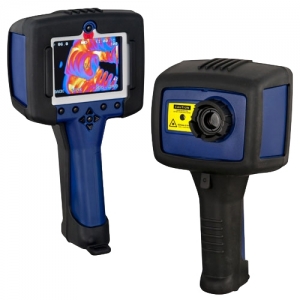

Wärmebildkamera

Wärmebildkamera mit hoher Auflösung und gehobener Ausstattung inklusive Software

Das Herzstück der hochauflösenden Wärmebildkamera ist ein ungekühltes Mikrobolometer (Uncooled Focal Plane Array) mit einer Messauflösung von 160 x 120 Pixel. Die Wärmebildkamera wurde im ergonomischen Design für die Ein-Hand-Bedienung konzipiert. Durch das sehr geringe Gewicht von nur 750g ist sie ideal zum Analysieren von Maschinen und Anlagen, für die Bauthermografie und viele weitere Anwendungen geeignet. Die Wärmebildkamera bietet eine Messgenauigkeit von maximal ±2 °C oder ±2 % in einem Temperaturbereich von -10 °C bis +250 °C an, bei einer Sensitivität von nur 0,15 °C. Auf dem Farbdisplay der Kamera können Sie vor Ort mit den beiden Cursors verschiedene Punkte anfahren und direkt deren Temperatur ablesen. Des weiteren haben Sie bei dieser Wärmebildkamera die Möglichkeit, automatisch den wärmsten und kältesten Messpunkt im Messbild finden und anzeigen zu lassen (Hot-Spot und Cold-Spot find), inklusive einer Temperaturdifferenz- Messung. Mit den leistungsfähigen Funktionen werden Unregelmäßigkeiten sofort erkannt und entsprechende Maßnahmen können an Ort und Stelle ergriffen werden. Der integrierte Laserpointer ermöglicht zusätzlich eine genaue Ortung bei der Untersuchung bzw. bei der Aufnahme.
Die gespeicherten Wärmebildaufnahmen können mit der zugehörigen SD-Speicherkarte der Wärmebildkamera auf den PC bzw. Laptop übertragen werden. Eine Dauermessung über den vorhandenen USB- Port in der Kamera, zu einen angeschlossenen PC ist ebenfalls möglich. Im Lieferumfang befindet sich eine Auswertesoftware mit der Sie nicht nur ausführliche Analysen der Wärmebilder erstellen können, sondern auch ohne großen Aufwand oder Studium der Bedienungsanleitung Berichte erstellen.

• Präzise Temperaturmessung über den ganzen Bildschirm
• zwei bewegliche Messpunkte
• automatisches Finden des wärmsten und kältesten Punktes im Messbild
• grosses beleuchtetes 3,5" LCD Display
• hohe Messauflösung von 160 x 120 Pixel
• Temperaturbereich: -10 ... + 250 °C, bei
• Messgenauigkeit: maximal ±2 °C oder ±2 %
• Ungekühlte Mikrobolometer- Technologie für wartungsfreies Arbeiten
• Ergonomie: Ein-Hand-Bedienung
• perfekt ausbalanciert, keine Ermüdung des
• Handgelenkes auch bei längeren Messungen
• geringes Gewicht: 750g

• Laser Pointer: Ermöglicht die genaue Ortung der Messposition
• Speicherkarte für bis zu 1000 Bilder
• lange Einsatzzeit: bis zu 6 Stunden
• Datentransfer für Dauermessungen: per USB- Schnittstelle auf den PC
• Software: Hochleistungssoftware zur ausführlichen Analyse und einfachen Berichterstellung
• Umfangreiches Zubehör

Beispiel der Thermographie einer Motor -Getriebeeinheit mit unserer Wärmebildkamera

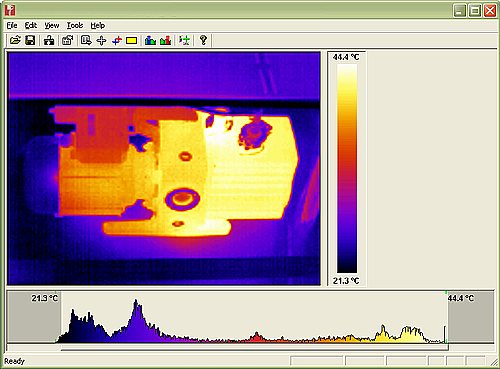

Das Foto zeigt die Auswertung der obigen Thermographie mittels der Software am PC

192 x 192 Pixel

Thermische Laufspuren auf einem Flurboden

Die gleiche Aufnahme als greyscale / SW-Foto

Thermischen Belastung eines Rades

Die passende Aufnahme in greyscale

Wärmebildaufnahme einer Gebäudefassade

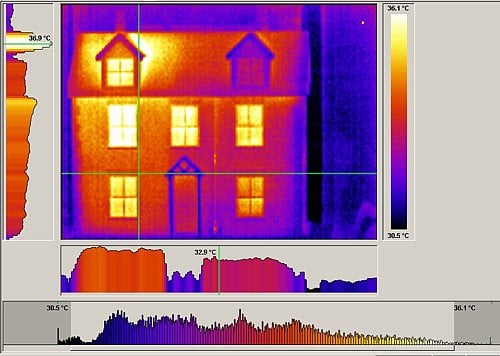

Auswertung der Aufnahme mittels Software

Andere Farbdarstellung einer Gebäudefront

Sichtbar hohe Wärmestrahlung an Fenstern

Wärmestrahlung von Gebäuden

Darstellung von Wärmebrücken an einem Fenster

Die aufgenommenen Bilder werden als Rohdaten von der SD Karte der Kamera auf den Rechner übertragen. Die Software bietet somit Zugriff auf alle Pixel und ermöglicht eine nachträgliche Anpassung aller Parameter wie Emissionswert, Umgebungstemperatur, Feuchtigkeit oder Entfernung.

Leistungsumfang

• Bestimmung der Temperatur an allen Punkten
• Bestimmung der Maximum-, Minimum- und Durchschnittstemperatur im gesamten Bild
• Farbpaletten wählbar
• Level und Span frei verschiebbar
• Erstellen von Vorlagen für Berichte
• automatische Berichterstellung
• Ergebnisstabelle mit automatisch hinterlegten Angaben wie Datum & Uhrzeit, Person, Anlass.

Lieferumfang

1 x Wärmebildkamera, 1 x wiederladbarer Akku, 1 x Ladenetzteil, 1 x Handschlaufe, 1 x Software, 1 x USB-PC-Kabel, 1 x SD-Karte, 1 x Koffer,
Bedienungsanleitung, Gummischutz
