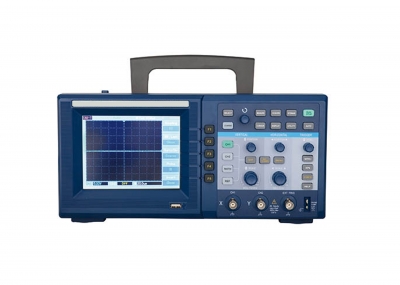

Digi-Farb-Oszilloskop

Zweikanaliges Speicheroszilloskop mit Farbdisplay

Das Speicheroszilloskop ist mit vielen leistungsstarken Funktionen ausgestattet und erlaubt somit einen sehr vielseitigen Einsatz in Industrie und Forschung. Mit einer Echtzeit-Abtastrate von 500MS/s und einer Ersatzzeit-Messfolge von 25 GS/s können mit diesem Speicheroszilloskop problemlos auch sehr schnelle Signale angezeigt werden. Verschiedene Triggermöglichkeiten und Analysefunktionen ermöglichen eine sehr einfache Erfassung und Analyse von Signalen während ein klares LCD-Display und aufrufbare mathematische Funktionen dem Anwender die genaue Beobachtung und Bewertung des Signals erleichtern. Die benutzerfreundliche Bedienoberfläche erlaubt es, auf alle Funktionen schnell und einfach zuzugreifen und da das Design an die traditionelle Anordnung angepasst ist, wird die Einarbeitungszeit deutlich verkürzt. Um auch bei unbekannten Signalformen Messaufgaben schnell bewältigen zu können, kann über die Auto-Taste, vollautomatisch nach den optimalen Einstellungen zu jedem Signal gesucht werden. Im internen Speicher des Speicheroszilloskops und auf USB-Sticks können Einstellungen und Signale gespeichert werden. Natürlich ist auch der direkte Anschluss an einen Rechner über eine RS232 oder USB-Schnittstelle möglich. Über die im Lieferumfang enthaltene Software können Signale erfasst, gespeichert und genau analysiert werden. Die kompakten Abmessungen und das geringe Gewicht des Speicheroszilloskops lassen auch einen mobilen Einsatz zu.

Technische Spezifikation

Abtastrate
Echtzeitabtastrate          500 MS/s
Ersatzzeit-Messfolge      25 GS/s

Horizontalteil
Zeitbasis                         10 ns - 50 s / div
Signalspeicher                1024k
Signalinterpolation         sin (x) / x

Vertikalteil
Analoge Bandbreite       40 MHz
Empfindlichkeit              2 mV - 5 V / div
Eingangskopplung         DC, AC, GND
Eingangswiderstand      1 MΩ ± 2 % parallel mit 24 pF ± 3 pF
max. Eingangsspannung     400 V/DC und AC Peak
A/D-Wandler                 8 Bit
Empfindlichkeit             2 mV - 5 V / div

Trigger
Triggerart                     AUTO, NORM, SINGLE
Triggerkopplung          DC, AC, LF-REJ, HF-REJ
Holdoff                         100 ns - 1,5 s
Triggersignal               Flanke, Impuls, Video


Messfunktionen
automatische Messungen               Spitze-Spitze, Durchschnittswert, Effektivwert,

                                                          Frequenz, Periode, Arbeitszyklus, Impulsbreite,

                                                          Anstiegs-/Abfallflanke und weitere Größen
automatische Einstellungen            Vertikal- und Horizontalablenkfrequenz sowie

                                                          Triggerpegel
Cursor                                               Vertikal und horizontal gestrichelte Linie, Referenz,

                                                          Spannung, Zeit, Frequenz
Speicherfunktion                              10 Geräteeinstellungen; 10 Signale
Sonderfunktionen                             Selbstkalibrierung
mathematische Funktionen             addieren, subtrahieren, multiplizieren, dividieren, FFT-

                                                          Analyse, Durchschnitt: 2-128; Interpolation: sin (x)/x; Zoom
Bildschirm                                        5,7" (145 mm), Farbdisplay
Spannungsversorgung                     AC 100 ... 240 V, 45 ... 440 Hz, 50 VA
Abmessungen (B x H x T)               320 x 150 x 130 mm
Gewicht                                            4,1 kg


Lieferumfang
1 x Speicheroszilloskop, 2 x Tastkopf, 1 x Software, 1 x Netzkabel, Anleitung
