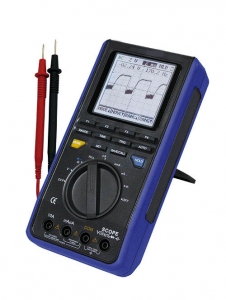

Multi-Max XXL
Art-Nr: 964-001
Preis: 275,00 €*
(
327,25 € inkl.
19 % MwSt
)
zzgl. 8,95 €*
Versand
8 MHz Bandbreite / integriertes Multimeter / Frequenzzähler / USB-Schnittstelle/
interner Speicher / Kapazitätsmesser
Das digitale Handoszilloskop ist ein sehr vielseitig ausgestattetes und damit universell einsetzbares Messgerät. Die Kombination aus Oszilloskop und Multimeter macht dieses mobile Handoszilloskop zu einem idealen Begleiter für den Servicetechniker vor Ort als auch zu einem hilfreichen Messgerät in jeder Elektrowerkstatt. Das Monochrome LC-Display mit einer Auflösung von 160x160 Pixel ist dank der Hintergrundbeleuchtung auch im Dunkeln gut ablesbar. Eine Auto-Set Taste ermöglicht schnelles und sicheres Arbeiten. Weiterhin verfügt dieses Oszilloskop über einen internen Speicher, in welchem bis zu 10 Signal-Abbildungen zur nachträglichen Ansicht und Analyse gespeichert werden können. Das integrierte Multimeter ist mit den Standard-Funktionen Spannungs-, Strom und Widerstandsmessung sowie Dioden- und Durchgangstest ausgestattet und hat darüber hinaus noch die Zusatzfunktionen Frequenz- und Kapazitätsmessung. In den Messmodi Spannung, Strom und Frequenz können Sie sich wahlweise die Signalform mit dem Messwert oder nur den Messwert anzeigen lassen. Über die optisch isolierte USB-Schnittstelle dieses mobilen Handoszilloskops lassen sich Messwerte und Signalverläufe an den PC übertragen. Mit Hilfe des PC's lässt sich so auch eine Messwertaufnahme über einen längeren Zeitraum realisieren.
|
|
|
| Technische Spezifikation | |
|
Oszilloskop |
|
| Eingangskanäle | 1 |
| Bandbreite Frequenz | 8 MHz |
| Messrate | 40 MS/s |
| Eingang | AC, DC |
| Eingangsimpedanz | 10 MΩ |
| Genauigkeit | Vertikal: ±5,0 % + 1 Pix. Horizontal: ±0,1 % + 1 Pix. |
| Eingangsschutz | 1000 V (spitze-spitze) |
| Vertikalablenkung | 20 mV/div - 500 V/div |
| Horizontalablenkung | 100 ns - 5 s/div |
| Trigger | positive oder negative Flanke |
| Video A/D-Wandler | Auflösung: 8 bit |
| Messkurvenspeicher | 10 Kurven |
|
Multimeter |
|
| Bereichswahl | auto, manuell |
| DC Spannungsmessbereich | 400 mV - 400 V / (± 0,8 % + 8 dgt.) 1000 V / (± 0,1 % + 8 dgt.) |
| AC Spannungsmessbereich (40 - 400 Hz) / Genauigkeit | 4 V - 400 V / (±1 % + 15 dgt.) 750 V / ± (1,2 % + 15 dgt.) |
| DC Strommessbereich / Genauigkeit | 400 µA - 4000 µA / ± (1,0 % + 8 dgt.) 40 mA - 400 mA / ± (1,2 % + 8 dgt.) 4 A - 10 A / ± (1,5 % + 8 dgt.) |
| AC Strommessbereich / Genauigkeit | 400 µA - 4000 µA / ± (1,5 % + 8 dgt.) 40 mA - 400 mA / ± (2 % + 8 dgt.) 4 A - 10 A / ± (2,5 % + 5 dgt.) |
| Widerstandsmessbereich / Genauigkeit | 400 Ω / ± (1,2 % + 5 dgt.) 4 kΩ - 400 kΩ / ± (1,0 % + 5 dgt.) 4 MΩ / ± (1,2 % + 5 dgt.) 40 MΩ / ± (1,5 % + 5 dgt.) |
| Kapazitätsmessbereiche / Genauigkeit | 40 nF / ± (3,0 % + 10 dgt.) mit REL-Funktion 400 nF - 40 µF / ± (3,0 % + 8 dgt.) 100 µF / ± (4,0 % + 8 dgt.) |
| Frequenzmessbereich / Genauigkeit | 10 Hz - 10 MHz / ± (0,1 % + 3 dgt.) |
| Tastverhältnis | 0,1 - 99,9 % |
|
Allgemeine Eigenschaften |
|
| Display | 160 x 160 Pixel, 63 x 65 mm, hochauflösende Grafik, hintergrundbeleuchtet |
| Automatische Selbstabschaltung | wählbar / abstellbar |
| Versorgung | 4 x 1,5 V AA Batterien oder ext. Netzteil |
| Schnittstelle zum PC | USB |
| Abmessungen (B x H x T) | 200 x 100 x 48 mm |
| Gewicht | 498 g |
| Normung | IEC 61010 CAT II 1000 V, CAT III 600 V |
|
|
|
Oben sehen Sie das Handoszilloskop im Einsatz. Die vielseitigen Funktionen verpackt in einem kompakten und leichten Gehäuse und der Batteriebetrieb sind optimale Vorraussetzungen um dieses Gerät mobil einsetzen zu können. Soll dieses Gerät über einen längeren Zeitraum Daten an den PC senden, haben Sie die Möglichkeit die Spannungsversorgung über das im Lieferumfang enthaltene Netzteil zu betreiben. So ist es auch als universelles Werkzeug in der Elektrowerkstatt verwendbar.
Lieferumfang
1 x Multi-Max XXL, 1 x Software inklusive USB-Datenkabel, 1 Satz Prüfleitungen, 1 x Transporttasche, 1 x AC-Adapter/Ladegerät, Anleitung
