XXL-MessProfi Nr.1

XXL-MessProfi Nr.1 und Energiemessgerät (Echtzeit)
mit Datenspeicher, PC-Schnittstelle und Software

Der XXL-MessProfi Nr.1 dient zur ein- oder dreiphasigen Leistungsmessung. Dabei stellt das grosse Display bis zu 10 Werte gleichzeitig dar. 4 Stromzangen können gleichzeitig adaptiert werden. Im manuellen Modus kann der Leistungsmesser 99 Messwerte direkt speichern. Im Datenlogger-Modus können bis zu 20000 Messwerte gespeichert werden. Somit ist dieses 3 Phasen Leistungsmessgerät optimal zur Langzeitanalyse einsetzbar. Die im Gerät gesammelten Messwerte können bei Belieben zu einem PC übertragen und ausgewertet werden. Im Lieferumfang ist alles enthalten, was Sie zur Messung und Auswertung benötigen (auch Software und Datenkabel). Das Leistungsmessgerät wird werkskalibriert ausgeliefert, kann aber optional auch laborkalibriert und nach ISO zertifiziert werden (bei Erstbestellung oder auch bei einer Rekalibrierung, z.B. jährlich).

• Echtzeitüberwachung, Aufzeichnung und - Spannungs-/ Strommessung (Echt-Effektiv)
• misst Leistungsfaktor und Phasenwinkel , Wirk leistung, Scheinleistung und Blindleistung
• mit Stromzange zur Nullleitermessung
• max. Leiterdurchmesser 40 mm
• über Software analysierbare Oberwellen (Harmonische von Spannung und Strom)
• 512 K Datenlogger (20000 Messwertsätze)
• zusätzlicher Speicher für 99 Einzelmessungen
• inklusive RS-232 Schnittstelle, RS-232-PC-Kabel und Übertragungs- und Auswerte-Software
• grosses 10-fach-Display
• ISO-Kalibrierung additional erhältlich

Technische Spezifikation Messbereiche/ Genauigkeit/ Auflösung

Spannungsmessung

Strommessung

Wirkleistung P

Scheinleistung S

Blindleistung Q

Leistungsfaktor PF

Phasenwinkel

Frequenzmessung (U > 50V)

Drehfelderkennung (UL > 50V)
Wirkarbeit

Scheinarbeit

Blindarbeit

0 ... 999,9 V Echt-Effektivwert
±0,3 % vom Messw. +10 dgts / 0,1 V
0 ... 999,9 A Echt-Effektivwert
±0,5 % vom Messw. +15 dgts / 0,1 A
0 ... 999,9 kW
±1 % vom Messw. +20 dgts / 0,1 KW
0 ... 999,9 kVA
±1 % vom Messw. +20 dgts / 0,1 KVA
0 ... 999,9 kVar
±1 % vom Messw. +20 dgts / 0,1 KVar
0 ... +1
±3 dgts / 0,001
-90° .... +90°
±3 dgts / 0,1
40 ... 100 Hz
±0,1 % vom Messw. +2 dgts / 0,1 Hz

0 ... 9999 MWh
±1 % vom Messw. +20 dgts
0 ... 9999 MVAh
±1 % vom Messw. +20 dgts
0 ... 9999 MVarh
±1 % vom Messw. +20 dgts max. Stromzangenöffnung 40 mm Datenspeicher 512 kB (nicht flüchtiger Speicher) Schnittstelle RS-232 (optisch isoliert) Software und Datenkabel beides im Lieferumfang, geeignet für Windows2000, XP, ME Display hintergrundbeleuchtetes, LCD-Display Versorgung 8 x 1,5 V Typ AA (Mignon) Abmessungen 235 x 117 x 54 mm Gewicht 730 g Umgebungsbedingungen max. 85 % relative Feuchtigkeit / 0 ... +50 °C Schutzart / Normung IP 30 / IEC 61 010, 600 V/CAT III Schema einer Strommessung mit dem XXL-MessProfi Nr.1

Anschluss der Zangen:

1. Schalten sie das Gerät ein.
2. Drücken sie die Taste “I4“.
3. Schliessen Sie die Zange “4“ an der am Messgerät mit “I4“ bezeichneten Position an.
Um die Zange anzuschliessen “4“, drücken Sie die Führungsleiste in der Seite links in das Kabel “Line A“. Jetzt können Sie die Zange anschliessen. Achten Sie bitte auf die Richtung (siehe Bild).
4. Lesen Sie den Wert der Messung für “I4“ ab. Wenn der Messwert grösser ist als 250 A, erscheint auf dem Display das Symbol für "Überbereich" (Overload = OL).

Lieferumfang

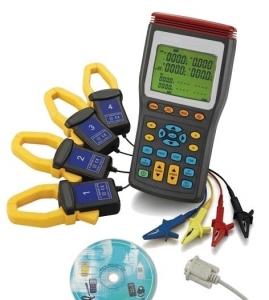

1 x XXL-MessProfi Nr.1, 4 x Stromzange, 4 x isolierte Abgreifklemme an je 3 m Kabel, 4 x Sicherheitsmessleitung, 8 x Batterie, 1 x Netzadapter, 1 x Tragetasche, 1 x RS-232-PC- Kabel, 1 x Software (englischsprachig, deutsch beschrieben und bebildert), Bedienungsanleitung
